| Архитектура системы |
| Шасси |

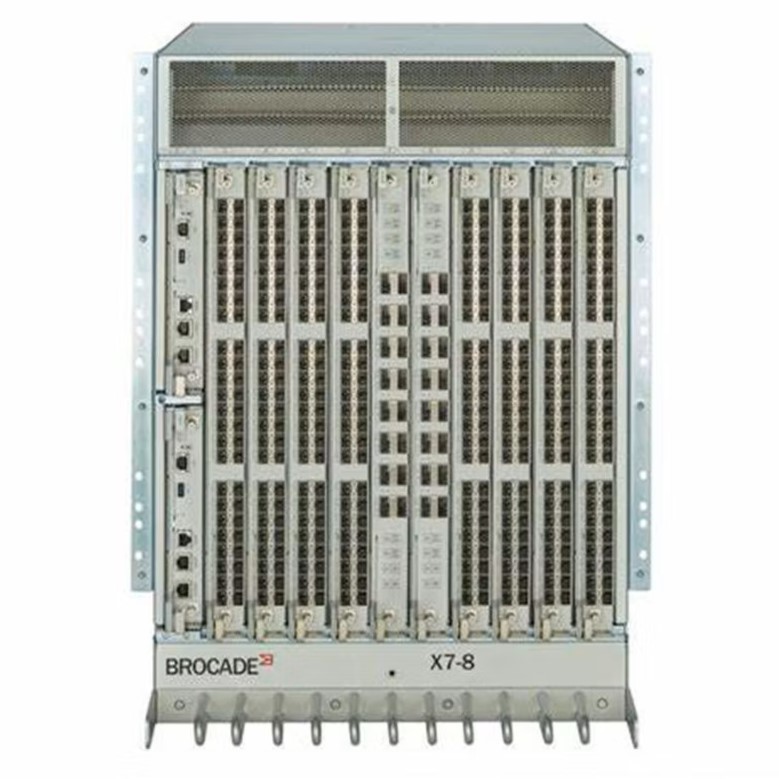

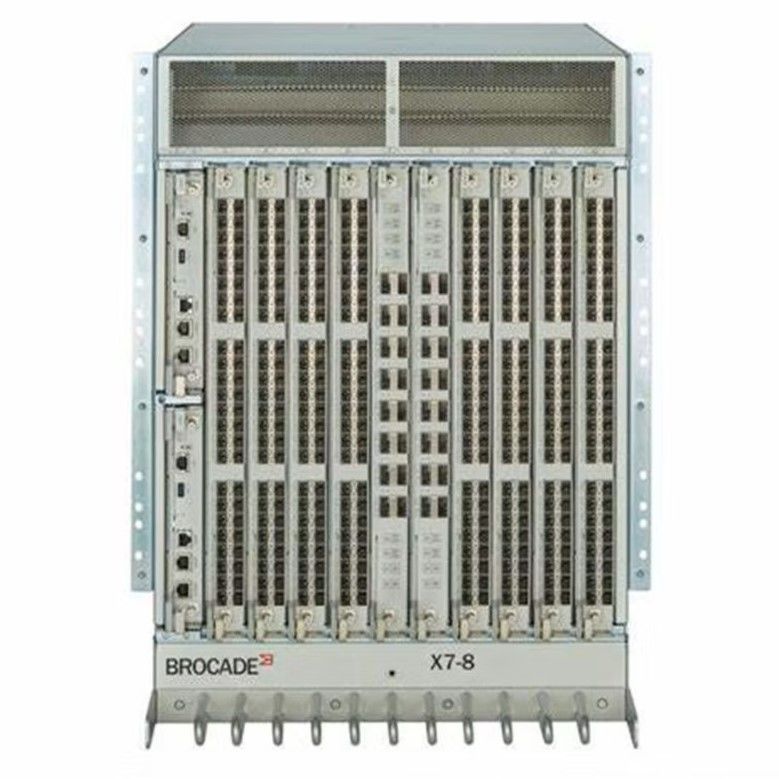

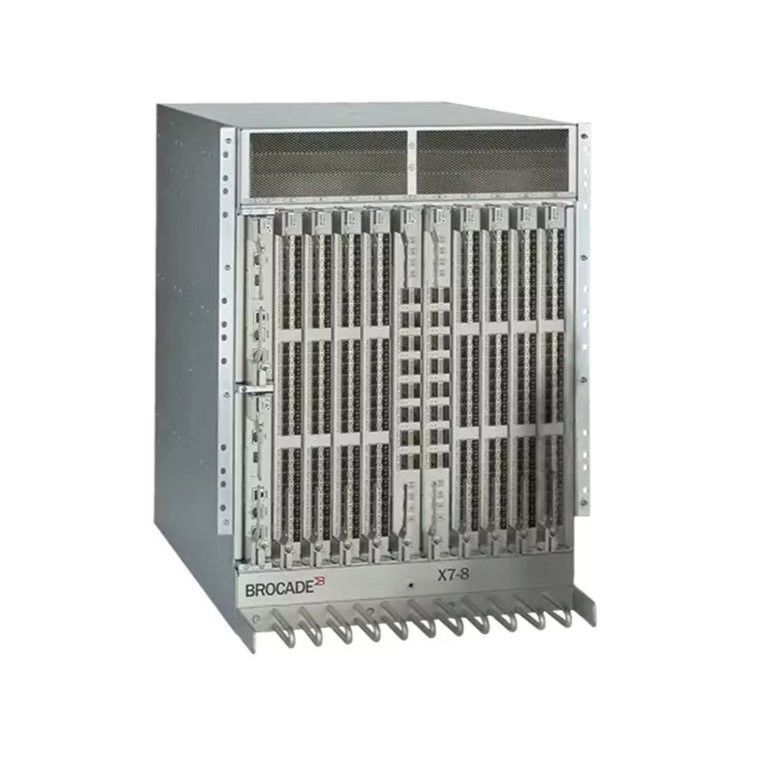

Брокат X7-8:Неблокирующая архитектура
- X7-8 Директор с 48x 64Gb/s портовыми лопастями: 30,9Tb/s общей пропускной способности шасси (384 порта устройства с скоростью передачи данных 64Gb/s плюс 32 4xGen7 ICL)
- X7-8 Директор с 64 64G портовыми лезвиями: 39,6 Тб/с общей пропускной способности шасси (512 портов устройств с скоростью передачи данных 64G плюс 32 ICL 4xGen7)
Каждый из них обеспечивает поддержку (E, F, D, M, SIM и EX) портов Fibre Channel, использующих 48-портные лезвия Fibre Channel с частотой 64 Гбит/с.
|
| Процессор управления |
Избыточные модули процессоров управления (активные/в режиме ожидания). |
| Масштабируемость |
Архитектура из 239 переключателей. |
| Сертифицированный максимум |
6000 активных устройств на переключатель; 56 переключателей, 19 прыжков в Brocade Fabric OS®(FOS) ткани; более крупные ткани, сертифицированные по требованию. |
| Осколки для волоконного канала |
- Бледное портное лезвие FC64-48 обеспечивает 48 портов 64 Гбит/с Fibre Channel.
- Бледное портное лезвие FC64-64 обеспечивает 64 порта 64 Гбит/с Fibre Channel.
- Бледное портное лезвие FC32-X7-48 обеспечивает 48 портов 32 Гбит/с Fibre Channel.
- Бледное портное лезвие FC32-48 обеспечивает 48 портов 32 Гбит/с Fibre Channel.
|
| Протяжные лезвия |
Brocade SX6 Extension Blade обеспечивает расширение Fibre Channel (16x 32Gb/s Fibre Channel ports) и расширение IP по IP-сетям (16×1GbE/10GbE и 2×40GbE ports). |
| Производительность |
Броккатный FC64-48 порт-лезвие:
- Волоконный канал: скорость линии 8,5 Гбит/с, полный дуплекс; скорость линии 10,53 Гбит/с, полный дуплекс; скорость линии 14,025 Гбит/с, полный дуплекс; скорость линии 28,05 Гбит/с, полный дуплекс; скорость линии 57,8 Гбит/с, полный дуплекс.
- Авточувствительность 8, 16, 32 и 64 Гбит/с в зависимости от используемых SFP.
- Скорость порта 10 Гбит/с с выделенными SFP.
Броккатный FC64-64 порт-лезвие:
- Волокнистый канал: скорость линии 8,5 Гбит/с, полный дуплекс; скорость линии 14,025 Гбит/с, полный дуплекс; скорость линии 28,05 Гбит/с, полный дуплекс; скорость линии 57,8 Гбит/с, полный дуплекс.
- Поддержка 8G требует 32G SFP + LWL или ELWL-передатчика.
Броккатный FC32-X7-48 бортный лезвие:
- Волокнистый канал: 4,25 Гбит/с скорость линии, полный дуплекс; 8,5 Гбит/с скорость линии, полный дуплекс; 10,53 Гбит/с скорость линии, полный дуплекс; 14,025 Гбит/с скорость линии, полный дуплекс; 28,05 Гбит/с скорость линии, полный дуплекс.
- Авточувствительность 4, 8, 16 и 32 Гбит/с скорости порта в зависимости от используемых SFP.
- Скорость порта 10 Гбит/с с выделенными SFP.
Брокат FC32-48 Порт-Блейд:
- Волокнистый канал: 4,25 Гбит/с скорость линии, полный дуплекс; 8,5 Гбит/с скорость линии, полный дуплекс; 10,53 Гбит/с скорость линии, полный дуплекс; 14,025 Гбит/с скорость линии, полный дуплекс; 28,05 Гбит/с скорость линии, полный дуплекс.
- Автоидентификация скоростей 4, 8, 16 и 32G в зависимости от используемых SFP.
- Скорость порта 10G с выделенными SFP.
|
| ISL Тронкинг |
"Фрейм-базированное магистральное соединение" (frame-based trunking) с не более восьми портами 64 Гбит/с на ISL-транск; до 512 Гбит/с на ISL-транск между коммутаторами, использующими порты 8G, 16G, 32G или 64G;балансировка нагрузки на основе обмена между ISL с DPS, включенной в Brocade FOS. |
| UltraScale ICL Trunking |

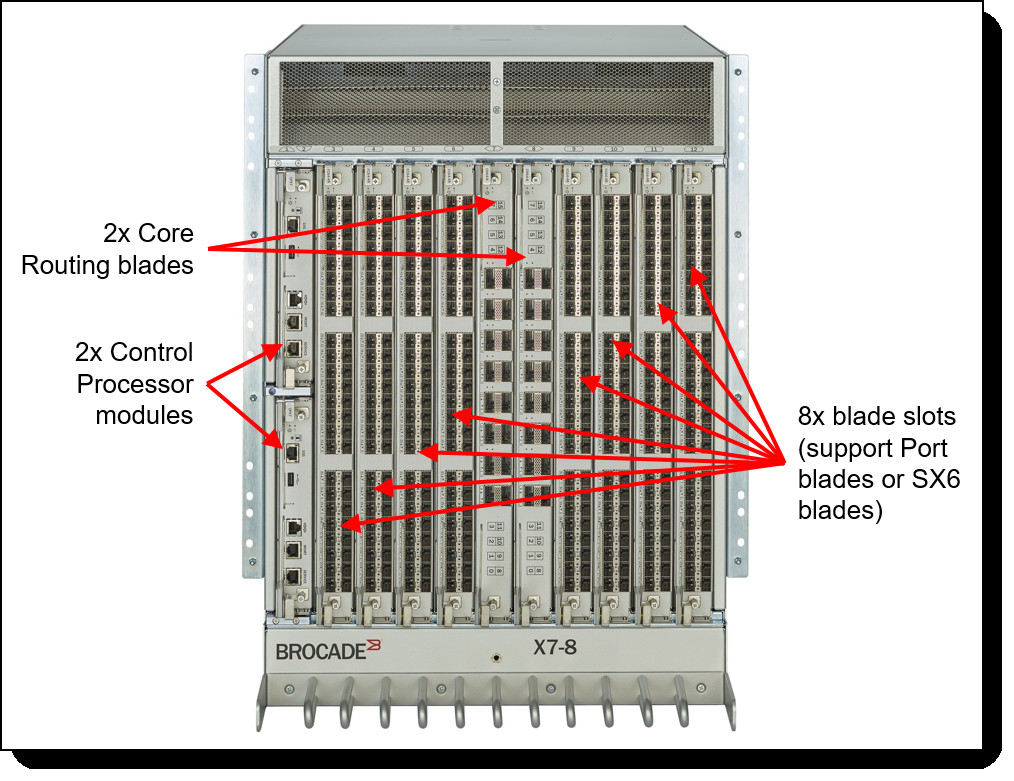

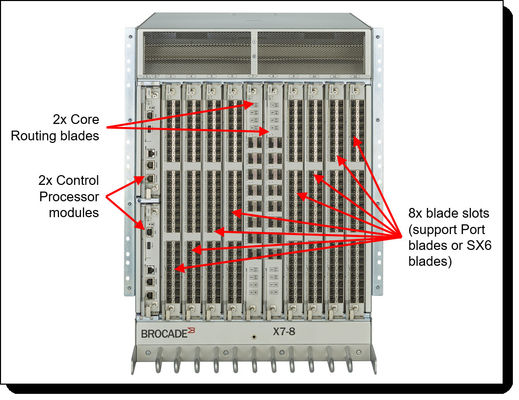

Соединение шасси с шасси через разъемы на лезвии Core Routing (CR). Может настроить следующее максимальное количество QSFP на ствол в зависимости от типа лезвия, соединяя:
- До четырех портов QSFP в группе ствола между двумя лопастями Brocade CR64-4. Для стволов, которые содержат четыре или меньше портов QSFP, порты в стволе должны быть в одной группе портов на каждом лезвии.
- До четырех портов QSFP в грунтовой группе между лопатой Brocade CR64-4 и лопатой CR64-8.порты в багажнике должны находиться в одной и той же группе портов на каждом лезвии.
Для ствола требуется не менее двух соединений QSFP и до четырех QSFP между парами брокадной CR64-8 или CR64-4.
|
| Мультишасси с портами ICL UltraScale |
До 4608 портов Fibre Channel; UltraScale ICL порты (32 для 8-слота или 16 на 4-слотный шасси, оптический QSFP) подключают до 9 шасси в топологии полной сетки или до 12 шасси в топологии ядра. |
| Пропускная способность шасси |
- X7-8: 39,6 Тб/с на шасси с 512 портами устройств + 32 UltraScale ICL соединения с поддержкой 128 портов.
- X7-4: 19,8 Тб/с на шасси с 256 портами устройств + 16 соединений UltraScale ICL, поддерживающих 64 порта.
|
| Пропускная способность слота |
3072 Гбит/с (скорость линии), обеспечивающая скорость линии для лопатки Brocade FC64-48, или 4096 Гбит/с, обеспечивающая скорость линии для лопатки Brocade FC64-64. |
| Максимальный размер кадра |
2112-байтовая полезная нагрузка. |
| Буферы кадров |
24,000 за переключение ASIC. |
| Классы служб |
Класс 2, Класс 3, Класс F (межвыключатели). |
| Типы портов волокнистого канала |
- Клинки CR64-8 и CR64-4: E_Port, EX_Port и D_Port.
- ФК64-64, ФК64-48, ФК32-X7-48, ФК32-48 портовые лопатки: F_Port, E_Port, EX_Port, M_Port, SIM и D_Port.
- Удлинительное лезвие SX6: F_Port, FL_Port, E_Port, SIM и EX_Port на FC и VE_Port на GbE.
Самооткрытие основывается на типе переключателя (U_Port) с опциональным управлением типом порта.
|
| Виды трафика данных |
Коммутаторы, поддерживающие уникаст. |
| Типы носителей |
- Блокировка боковой лезвия FC64-48:
- Коннектор 64G FC SFP+ LC: SWL, LWL, ELWL
- Коннектор 32G FC SFP+ LC: SWL, LWL, ELWL
- Коннектор 10G FC SFP+ LC: SWL, LWL
- Броккатная лезвия FC64-64:
- Коннектор LC 64G FC SFP-DD: SWL
- Коннектор 64G FC SFP+ LC: SWL, LWL
- Коннектор 32G FC SFP+ LC: LWL, ELWL
- Броккатные лезвия FC32-X7-48 и FC32-48:
- Коннектор 32G FC SFP+ LC: SWL, LWL, ELWL
- Коннектор 16G FC SFP+ LC: SWL, LWL, ELWL
- Коннектор 10G FC SFP+ LC: SWL, LWL
- Блокировка на броккате SX6:
- Коннектор 32G FC SFP+ LC: SWL, LWL, ELWL
- Коннектор 16G FC SFP+ LC: SWL, LWL, ELWL
- Коннектор 10G FC SFP+ LC: SWL, LWL
- Ethernet QSFP+ MPO-коннектор: 40GBASE-SR4, 40GBASE-LR4, 40GBASE-ER4
- Ethernet QSFP+ LC-коннектор: 40GbE BiDi
- Коннектор 10GbE SFP+ LC: SR, LR
- Коннектор 1GbE SFP+ LC: SX, LX
- Медный разъем 1GbE SFP+
- "Объекты" изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий изделий издели
- Коннектор MPO QSFP+ FC 7 поколения: SWL, 2 км*
- 4x32G FC QSFP+ SMF LC соединитель: SWL, 2 км
* Использование 2-километрового ICL QSFP Gen 7 зависит от следующих экологических норм максимальной температуры воздуха впускного сооружения: 0°40°C на уровне моря; 0°35°C до 1500 м (4921 фута) высоты;и 0°30°C от 1500 м до 3000 м (9843 фута) высоты.
|
| Компоненты системы |
| Порты волокнистого канала |
- Брокат X7-8:До 512 портов, универсальные (E_Port, F_Port, EX_Port, M_Port, D_Port, SIM-порт, *FICON).
* Требуется брокада с 48-й портовой лопатой
|
| Классы служб |
Класс 2, Класс 3, Класс F (межвыключатели). |
| Протокол ANSI Fiber Channel |
FC-PH (Fibre Channel Physical and Signaling Interface standard) - стандарт физического и сигнального интерфейса для волоконного канала. |
| Задержка от порта к порту |
- Местное переключение: 460 нс при 64 Гбит/с (включая FEC как часть стандарта FC).
- "Объединение" - 1,4 μs.
|
| Высокая доступность |
| Архитектура |
Неблокирующая совместная память; пассивный задний план; избыточный активный/пассивный процессор управления; избыточные активные/активные переключатели ядра; избыточные карты WWN. |
| Мощность шасси |
- Брокат X7-8:2 + 2 избыточность.
|
| Охлаждение |
Брокат X7-8:
- Требуется три сборки вентиляторной подноски. Условие отказа - один неисправный вентилятор из любой вентиляторной подноски.
- Каждая сборка содержит два вентилятора, в общей сложности шесть вентиляторов.Один элемент вентилятора может быть заменен на горячем и должен быть немедленно заменен в случае отказа.
|
