Especificações de sistema de ThinkSystem DM5100F
|
|
Atributo
|
Especificação
|
|
Tipos da máquina
|

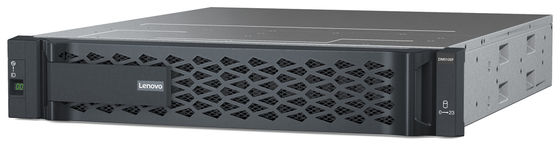

Cerco do controlador de DM5100F: 7D3K
|
|

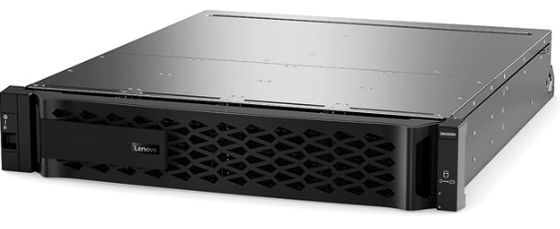

Cerco da expansão de DM240N: 7Y62
|
|
Fatora de formulários
|
DM5100F: montagem em rack 2U
|
|
DM240N: montagem em rack 2U
|
|
Configuração do controlador
|
Configuração ativo-ativa dupla do controlador (par do HA). Os pares de até 6 HA podem ser combinados em um único conjunto do SAN, ou em até 12 HA
os pares podem ser combinados em um único conjunto do NAS.
|
|
Portos da interconexão dos pares do HA/conjunto
|
portos de 4x 25 GbE SFP28 (cabos de DAC ou fibras óticas do interruptor, LC). 2 portos pelo controlador
|
|
Níveis do RAID
|
RAID-4, RAID-DP, RAID-TEC
|
|
Memória de controlador
|
128 GB RAM pelo sistema (64 GB pelo controlador). 16 GB bateria-suportaram NVRAM pelo sistema (8 GB pelo controlador) espelhado entre
controladores.
|
|
Baías de movimentação
|
Até 48 baías de movimentação de NVMe da quente-troca de SFF (1x 24 cerco do controlador da movimentação DM5100F + 1x 24 cerco da expansão da movimentação DM240N)
|
|
Tecnologia da movimentação
|
NVMe SSDs
|
|
Conectividade da expansão da movimentação
|
Cada controlador de DM5100F apoia um 2 porto 100GbE HIC e deve ser instalado em port1 somente para a conectividade a um único DM240N
cerco da expansão.
|
|
Movimentações
|
TB 1,92 TB, 3,84 TB, 7,68, e 15,36 TB NVMe SSDs (1 DWD).
|
|
Capacidade de armazenamento
|
TB até 737 usando movimentações da TB 48x 15,36
|
|
Protocolos do armazenamento
|
NAS (acesso do arquivo): NFS, CIFS/SMB.
|
|
SAN (acesso do bloco): iSCSI, FC, NVMe/FC
|
|
Conectividade do anfitrião
|
Portos baixos (pelo cerco do controlador):
|
|
portos de 2x 10GBASE-T
|
|
Portos opcionais através dos adaptadores de HIC (2 pelo controlador):
|
|
25GbE HIC, com portos de 4x 10/25 GbE SFP28 (cabos de DAC ou cabos de fibra ótica do interruptor, LC)
|
|
100GbE HIC, com portos de 2x 100 GbE QSFP28 (cabos de DAC ou cabos de fibra ótica do interruptor, MPO)
|
|
O canal HIC da fibra, com 4x portos do anfitrião de 8/16/32 de Gb FC SFP+, transceptores 32Gb incluiu (cabos de fibra ótica do interruptor, o LC)
|
|
As seguintes combinações da conectividade HIC do anfitrião são apoiadas em cada controlador:
|
|
25GbE + 25GbE
|
|
32Gb FC + 32Gb FC
|
|
25GbE + 32Gb FC
|
|
As seguintes combinações da expansão HIC do armazenamento no porto 1 e do anfitrião HIC no porto 2 são apoiadas em cada controlador:
|
|
100GbE (porto 1) + 25GbE (porto 2)
|
|
100GbE (porto 1) + 32Gb FC (porto 2)
|
|
Nota: O DM5100F não é direto-anexo apoiado a um anfitrião. A conectividade do anfitrião é apoiada somente através de uns ethernet ou de um canal da fibra
interruptor.
|
|
Systems* de funcionamento do anfitrião da categoria 1
|
Servidor de Microsoft Windows, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, VMware ESXi
|
|
Sistemas operacionais do anfitrião da categoria 2 **
|
Oracle Linux, Oracle VM, Citrix Hypervisor, CentOS, Ubuntu, Solaris. Para detalhes da versão, veja a categoria a mais atrasada 2
Matriz da interoperabilidade, disponível como uma transferência do centro da interactuação do armazenamento de Lenovo (LSIC).
|
|
† Do desempenho
|
Até 440.000 PROCESSADORES DE ENTRADA/SAÍDA lidos aleatórios (blocos de 8 KB).
|
|
‡ Dos máximos da configuração
|
Capacidade de armazenamento crua máxima: TB 737
|
|
Tamanho agregado máximo: TB 400
|
|
Número máximo de volumes de FlexVol pelo controlador: 1000
|
|
Tamanho máximo do volume de FlexVol: TB 100
|
|
Número máximo de LUNs pelo controlador: 8192
|
|
Número máximo de LUNs pelo volume de FlexVol: 512
|
|
Tamanho máximo de LUN: TB 16
|
|
Número máximo de movimentações em um grupo do RAID (movimentações dos dados + da paridade):
|
|
RAID 4: 14 (13 + 1 NVMe SSDs)
|
|
RAID-DP: 28 (26 + 2 NVMe SSDs)
|
|
RAID-TEC: 29 (26 + 3 NVMe SSDs)
|
|
Número máximo de iniciadores pelo controlador: 2048
|
|
Número máximo de instantâneos pelo volume de FlexVol: 1023
|
|
Refrigerar
|
Refrigerar redundante com os fãs que são construídos em fontes de alimentação (cercos de DM5100F e de DM240N).
|
|
Fonte de alimentação
|

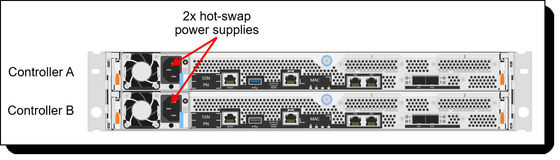

DM5100F: Duas fontes 1600 redundantes da alimentação CA da platina de W da quente-troca. fonte 200-240V.
|
|
DM240N: Duas fontes 1600 redundantes da alimentação CA da platina de W da quente-troca. fonte 200-240V.
|
|
peças da Quente-troca
|
Controladores, módulos do I/O, movimentações, fontes de alimentação, e transceptores e cabos de DAC.
|
|

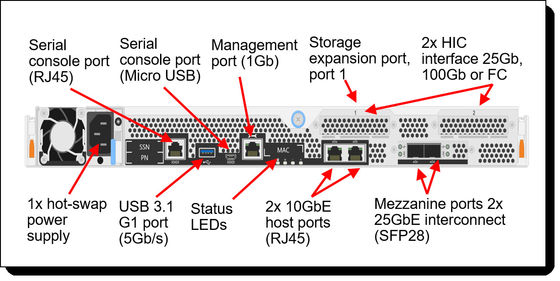

Portos da gestão
|
porto de 1x 1 GbE (UTP, RJ-45) pelo controlador para a gestão fora da banda.
|
|
portos de console 2x de série (RJ-45 e Micro-USB) para a configuração de sistema.
|
|
Relações da gestão
|
GUI com suporte na internet do gerente do armazenamento de ThinkSystem; SSH CLI; Console de série CLI; SNMP, e-mail, e alertas do syslog; Lenovo opcional XClarity.
|
|
Características de segurança
|
Secure Socket Layer (SSL), Shell seguro (SSH), segurança do nível de usuário, controle de acesso papel-baseado (RBAC), autenticação de LDAP.
|
|
Garantia e apoio
|
Três, quatro, ou unidade cliente-substituível de cinco anos e garantia limitada no local com níveis de serviço selecionáveis: serviço 9x5
cobertura no local seguinte da resposta (fundação) ou do serviço 24x7 do dia útil da cobertura (NBD) com a resposta no local de 4 horas (essencial).
O primeiro apoio está igualmente disponível. O software support é incluído na fundação ou no serviço essencial para a duração do
período de garantia.
|
|
Dimensões
|
Cerco de DM5100F:
|
|
Altura: 87 milímetros (3,4 dentro.)
|
|
Largura com flange: 483 milímetros (19 dentro.)
|
|
Largura sem flange: 447 milímetros (17,6 dentro.)
|
|
Profundidade: 543 milímetros (21,4 dentro.)
|
|
Cerco da expansão de DM240N:
|
|
Altura: 87 milímetros (3,4 dentro.)
|
|
Largura com flange: 483 milímetros (19 dentro.)
|
|
Largura sem flange: 447 milímetros (17,6 dentro.)
|
|
Profundidade: 543 milímetros (21,4 dentro.)
|
|
Peso
|
Cerco de DM5100F: (configurado inteiramente): 24,6 quilogramas (54,3 libras)
|
|
Cerco da expansão de DM240N (configurado inteiramente): 30,2 quilogramas (66,6 libras)
|
