| 起源の場所: | 北京、中国 |
|---|---|
| ブランド名: | Lenovo |
| モデル番号: | 7Z60CTO1WW、7Y38CTO1WW、7D42CTO1WW、7Z59CTO1WW |
| 最小注文数量: | 2部分 |
| パッケージの詳細: | 新しい元のパッキング |
| 供給の能力: | 100つの部分/部分每の 四分の一 |
| タイプ: | 棚 | プロセッサのタイプ: | インテル |
|---|---|---|---|
| ハイライト: | 4U V3はレノボのラックサーバーです,V2 SR860 レノボラックサーバー,V3はレノボの思考システム SR860 V2 |
||
|
基本CTOモデル
|
||
|
機械の種類/モデル
|
機械の種類/モデル
|
記述
|
|
一般目的
|
HPCとAIについて
|
|
|
7Z60CTO1WW
|
7Z60CTOLWW
|
ThinkSystem SR860 V2 3年間の保証
|
|
7Z59CTO1WW
|
7Z59CTOLWW
|
ThinkSystem SR860 V2 1年間の保証
|
|
7Y38CTO1WW
|
7Y38CTOLWW
|
ThinkSystem SR860 V2 保証なし
|
|
7D42CTO1WW
|
7D42CTOLWW
|
ThinkSystem SR860 V2 3年間の保証付きのSAP HANA構成
|
|
標準仕様
|
|
|
構成要素
|
仕様
|
|
機械の種類
|
7Z59 - 1年間の保証
|
|
7Z60 - 3年間の保証
|
|
|
7D42 - 3年間の保証付きのSAP HANA構成
|
|
|
形状因子
|
4Uラック
|
|
プロセッサ
|
3代目のIntel Xeon Scalableプロセッサー2つまたは4つ,HまたはHL後置き付きのGoldまたはPlatinumレベルのプロセッサー
(旧コードネーム"クーパーレイク"またはCPX6) 28コアまでのプロセッサ,コア速度最大3.9GHz,TDP評価最大3.9GHzまでをサポートする. 250W. システムボードに2つのプロセッサソケットと,プロセッサとメモリ拡張トレイに2つのプロセッサ. 6つのインテルウルトラ パス・インターコネクト (UPI) はそれぞれ10.4 GT/sでリンクする.メッシュトポロジーで4つのプロセッサが接続されている. |
|
チップセット
|
インテルC621A"ルイスバーグ"チップセット,コード名"セーダーアイランド" (CDS) のプラットフォームの一部
|
|
記憶力
|
最大48つのDIMMスロット (プロセッサ1台あたり12DIMM).各プロセッサには6つのメモリチャネルがあり,チャネル1台あたり2つのDIMMがあります.
RDIMM と 3DS RDIMM がサポートされています. システムボードに 24 つの DIMM ソケット,およびプロセッサおよび DIMM スロットは標準システムメモリと永続メモリ間で共有される. DIMM は最大3200 MHzで動作する. 2DPCで |
|
永続的な記憶
|
DIMM スロットにインストールされた 24x Intel Optane パーシスタントメモリ 200 シリーズのモジュールをサポートします.パーシスタントメモリがインストールされています
システムメモリDIMMと組み合わせます.SAP HANAなどのアプリケーションのパフォーマンスを向上させるためにApp Directモードをサポートします. |
|
メモリ最大限
|
システムメモリDIMM: 48x 256GB 3DS RDIMMと4つのプロセッサ (プロセッサ1台あたり3.0TB) で最大12TB.
|
|
AppDirect モードでの永続メモリ:最大 18TB の総メモリ (24x 512GB PMM + 6TB のシステムを使用した永続メモリ)
24×256GBの3DS RDIMMと4つのプロセッサを使用するメモリ) (プロセッサ1台あたり4.5TB) |
|
|
注: プロセッサ1台あたり1.125TB以上のサポート (4プロセッサシステムでは合計4.5TB以上) は,HL後尾プロセッサが必要です.
これらの計算には,インストールされているすべてのパーシスタントメモリが含まれます.詳細については,プロセッサのメモリ容量セクションを参照してください. |
|
|
メモリー保護
|
ECC,SDDC (x4ベースのメモリDIMM),ADDDC (x4ベースのメモリDIMM),メモリミラーリング
|
|
ディスクドライブ・ベイ
|
48×2.5インチまでのホットスワップドライブ・ベイ:
|
|
48x SAS/SATA ドライブ・ベイまで
|
|
|
最大24x SAS/SATA + 24x NVMeドライブベイ
|
|
|
最大24x SAS/SATA + 24x AnyBayドライブベイ (SAS,SATA,NVMeドライブをサポート)
|
|
|
サーバーの後部に7mmホットスワップ型SSDドライブベイが2つ選択可能で,OSブートまたはストレージのためにSATAまたはNVMe
|
|
|
最大内存量
|
1474.56TB 48x30.72TB 2.5インチ SAS/SATA SSDを使用
|
|
368.64TB 24x15.36TB 2.5インチ NVMe SSD を使用
|
|
|
115.2TB 48x2.4TB 2.5インチのHDDを使用
|
|
|
NVMe/SSD/HDDの混合がサポートされています.
|
|
|
ストレージコントローラ
|
8x 搭載 SATA ポート (Intel VROC SATA RAID,以前は Intel RSTe RAIDとして知られていた)
|
|
最大 16x の Onboard NVMe ポート (Intel 以外の NVMe SSD のオプションライセンス付きの Intel VROC NVMe RAID を含む)
|
|
|
NVMe スイッチアダプター (RAIDなし) (Intel VROCもサポート)
|
|
|
12 Gb SAS/SATA RAID アダプター:
|
|
|
RAID 530i-8i (キャッシュレス) は,RAID 0, 1, 10, 5, 50 をサポートする
|
|
|
RAID 530i-16i (キャッシュレス) は,RAID 0, 1, 10 をサポートしています
|
|
|
2GBのフラッシュバックキャッシュ付きのRAID 930-8iは,RAID 0, 1, 10, 5, 50, 6, 60をサポートする
|
|
|
4GBのフラッシュバックキャッシュ付きのRAID 930-16iは,RAID 0, 1, 10, 5, 50, 6, 60をサポートする
|
|
|
8GBのフラッシュバックキャッシュ付きのRAID 940-32iは,RAID 0, 1, 10, 5, 50, 6, 60をサポートする
|
|
|
4GBまたは8GBのフラッシュバックキャッシュを備えたRAID 940-8iは,RAID 0, 1, 10, 5, 50, 6, 60をサポートする
|
|
|
4GBまたは8GBのフラッシュバックキャッシュを備えたRAID 940-16iは,RAID 0, 1, 10, 5, 50, 6, 60をサポートする
|
|
|
12 Gb SAS/SATA ノン RAID:
|
|
|
430-8iまたは440-8i HBA
|
|
|
430-16iまたは440-16i HBA
|
|
|
オプティカル・ドライブ・ベイ
|
内部光学ドライブがない
|
|
テープドライブ
|
内部バックアップドライブがない
|
|
ネットワークインターフェース
|
PCIe 3.0 x16 ホストインターフェイス付き専用 OCP 3.0 SFF スロット. 1GbE, 10GbE,および
25GbE ネットワーク接続性. 1 つのポートはオプションで XClarity Controller (XCC) 管理プロセッサと共有できます. ウェーク・オン・LANとNC-SIのサポート |
|
PCI拡張スロット
|
最大 14 PCIe 3.0 スロットプラス Ethernet アダプタに備えた OCP 3.0 スロット. 3 スロット (スロット 13, 14, 15) がシステムに搭載されています.
ボードと3つのスロット (スロット5,6,7) は,下のリザーカードを通ります.スロット1,2,3,4とスロット9,10,11,12は,上のリザーカードを通ります. プロセッサとメモリ拡張トレイのプロセッサに接続するカード.スロット1-4と9-12には4つのプロセッサが必要です. |
|
スロットは次のとおりです
|
|
|
スロット 1: PCIe x8 FHFL (スロット 2 が PCIe x16 の場合,存在しません) (CPU 4)
|
|
|
スロット2:PCIe x8 FHFLまたはPCIe x16 FHFL 幅が2倍 (CPU 4)
|
|
|
スロット3: PCIe x8 FHFL (スロット4がPCIe x16である場合,存在しない) (CPU4)
|
|
|
スロット4:PCIe x8 FHFLまたはPCIe x16 FHFL 幅が2倍 (CPU 4)
|
|
|
スロット 5: PCIe x16 FHHL (CPU 2) または PCIe x8 FHHL 2 スロットリザー (CPU 2) *
|
|
|
スロット 6: PCIe x16 FHHL (CPU 1) または PCIe x8 FHHL 2 スロットリザー (CPU 1) *
|
|
|
スロット 7: PCIe x16 FHHL (2スロットリザーが選択されている場合,存在しない) (CPU 2) *
|
|
|
スロット 8: PCIe x16 接続 (CPU 2) の OCP 3.0 スロット
|
|
|
スロット 9: PCIe x8 FHFL (スロット 10 が PCIe x16 である場合,存在しません) (CPU 3)
|
|
|
スロット 10: PCIe x8 FHFL または PCIe x16 FHFL 幅が2倍 (CPU 3)
|
|
|
スロット11: PCIe x8 FHFL (スロット12がPCIe x16である場合は存在しない) (CPU3)
|
|
|
スロット 12: PCIe x8 FHFL または PCIe x16 FHFL 幅が2倍 (CPU 3)
|
|
|
スロット 13: PCIe x16 LP (CPU 1)
|
|
|
スロット 14: PCIe x8 LP (CPU 1)
|
|
|
スロット 15: PCIe x8 LP (CPU 1)
|
|
|
3スロットリザーでは,すべてのスロットがPCIe x16ですが,このリザーが相互に対応しています.
8x NVMe ドライブ接続を専用.また,2 スロットライザー (5 & 6 スロット,どちらも PCIe x8) を選択できます. 8x NVMe ドライブ接続の利用について.接続のグラフィカル表示については,システムアーキテクチャのセクションを参照してください. |
|
|
GPU サポート
|
8x の単一幅GPU または 4x の2倍幅GPU をサポートする
|
|
港湾
|

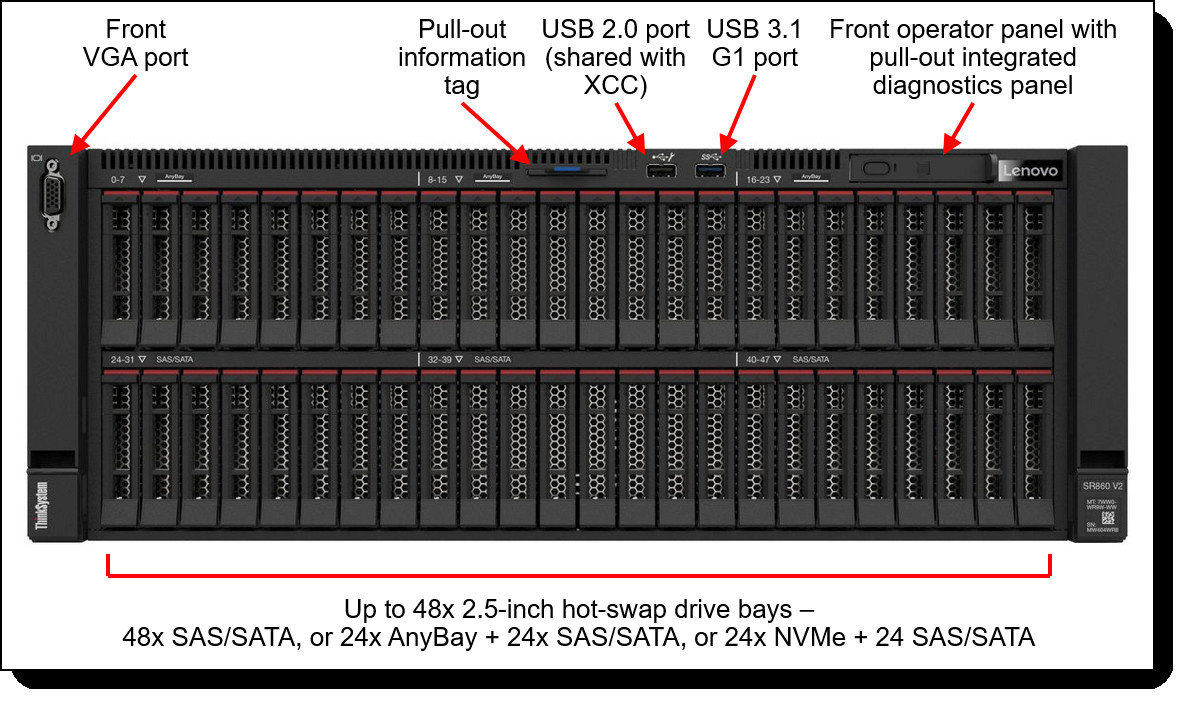

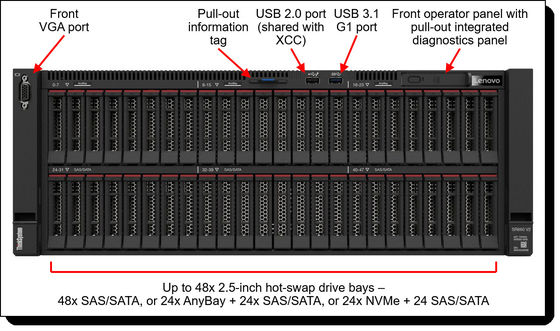

前面: 1 つのVGAビデオポート. 1x USB 3.1 G1 (5 Gb/s) ポート, 1x USB 2.0 ポート. USB 2.0 ポートはローカルに対応するように設定できます.
XClarity Administrator モバイルアプリをUSBケーブルで接続したモバイルデバイスで利用してシステム管理を行う. |
|
後部:USB 3.1 G1 (5 Gbp/s) ポート2つ,VGAビデオポート1つ,DB-9シリアルポート1つ,RJ-45 XClarity Controller (XCC) システム1つ
管理ポート.シリアルポートはシリアルリダイレクト機能のためにXCCと共有できます. |
|
|
内部: M.2 アダプタを専用スロットで1つまたは2つのM.2ドライブをサポートするオプション (ハイパーバイザーを含むOS起動サポート)
サポート). |
|
|
冷却
|
N+1余剰ホットスワップ60mmファン8台 (全8台標準) 2台追加ファン2台,上部リザーユニット各に接続.
4つの電源に追加ファンが組み込まれています |
|
電源
|
最大4つのホットスワップ冗長交流電源 (すべて80 PLUSプラチナまたはチタン認証):750 W,1100 Wおよび1800 W AC
750Wと1100Wのオプションも110Vの入力供給をサポートします.中国では,すべての電源供給オプションが 240V DCに対応する.電源はN+1またはN+Nとして設定できる. |
|
ビデオ
|
XClarityコントローラに統合された2Dハードウェアアクセラレータ付き16MBメモリを持つG200グラフィック.最大解像度は
1920×1200 32bpp 60Hzで |
|
ホットスワップ部品
|
ドライブ,ファン,電源
|
|
システム管理
|
ステータスLEDの操作パネルとLCDディスプレイの引き出す統合診断パネル (引き出すパネルは中国ではオプションです).
ローカル障害検出と報告のための光経路診断. XClarityコントローラ (XCC) リモートと組み込み管理 管理 (RJ45ポートの専用管理) とローカル管理 (診断パネルとXClarityモバイルアプリの 端末はUSB2.0ポートに接続されている) XClarity Controller Enterpriseはリモコン制御機能を可能にします. 管理者中心的インフラストラクチャ配信,XClarity Integratorプラグイン,およびXClarity Energy Manager中央サーバー エネルギー管理 |
|
セキュリティ機能
|
シャシー侵入スイッチ, パワーオンパスワード, 管理者のパスワード,信頼プラットフォームモジュール (TPM), TPM2をサポートする.0中国では
選択のみ Nationz TPM 20鍵をかけて頂上カバーを |
|
サポートされているオペレーティングシステム
|
Microsoft Windows Server,Red Hat Enterprise Linux,SUSE Linux Enterprise Server,VMware ESXi オペレーティング システムのサポートを参照してください
詳細については |
|
限定保証
|
3年または1年 (モデルによって異なります) の顧客交換可能ユニットと現場限定保証で,次の営業日 (NBD) で9x5です.
|
|
サービスとサポート
|
レノボサービスを通じてオプションのサービスアップグレードが可能です. 4時間または2時間の応答時間,6時間の修正時間,1年または2年
保証の延長,レノボのハードウェアや一部のサードパーティのアプリケーションのソフトウェアサポート.実際の提供は, サーバーがインストールされている地域が変更される. |
|
サイズ
|
幅: 447 mm (17.6 インチ),高さ: 175 mm (6.9 インチ),深さ: 807 mm (31.8 インチ).
詳細について |
|
体重
|
最大: 62 kg (137 lb)
|
